Kako instalirati utikač za prekid polja?- Ningbo Excellence Communicated Connector Co., Ltd(EXW)

1. Potrebni alati i materijali
Čep za prekid polja (RJ45, M12 ili druga vrsta).
Kabelska striptizeta (za precizno uklanjanje jakne).
Alat za probijanje (za prekid IDC-a).
Ispitivač kabela (za provjeru kontinuiteta i performansi).
Škare ili rezači za ispiranje (za obrezivanje žica).

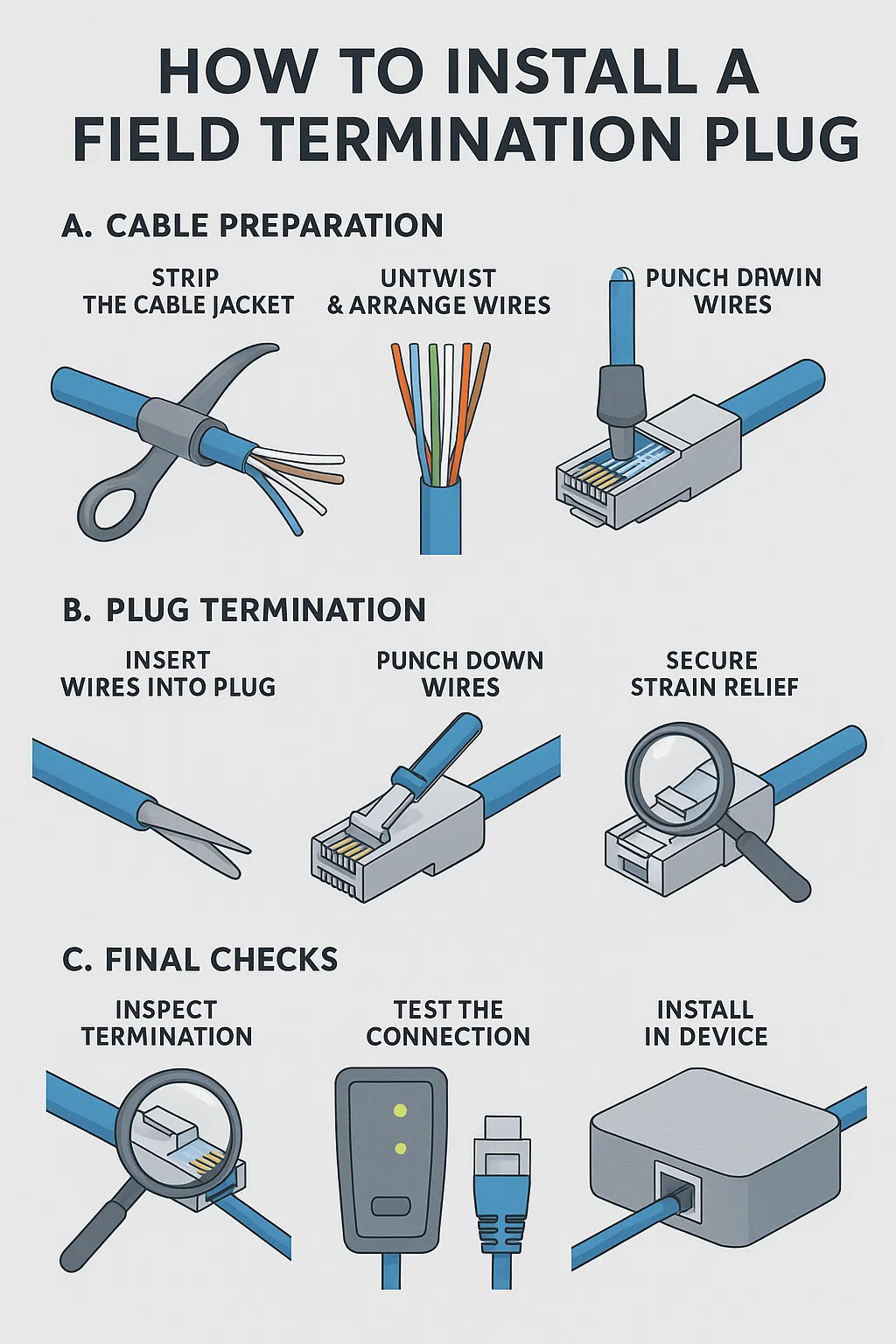

2. korak po korak instalacija
A. Priprema kabela
-Obukajte kabelsku jaknu
Upotrijebite striptizete za uklanjanje 1-1,5 inča vanjske jakne.
Izbjegavajte nading unutarnjih vodiča.
-Unantwist i rasporedite žice
Slijedite kôd boja utikača (T568A ili T568B).
Držite zavoje netaknutim do točke prekida.
-Trim žice do duljine
Izrežite žice ravnomjerno, ostavljajući 0,25-0,5 inča.

B. Uključivanje
-INSERT žice u čep
Poravnajte vodiče s utikačima utikača.
Osigurajte da nema prekriženih ili labavih žica.
-PUNCH Down Wires
Upotrijebite alat za probijanje žica čvrsto sjedite.
Nanesite ravnomjerni pritisak kako biste izbjegli djelomične veze.
-Osiguravanje soja
Pričvrstite kabelsku jaknu unutar utikača kako biste spriječili izvlačenje.

C. Konačne provjere
-Prekid raskida
Provjerite zalutale žice žice ili neusklađene kontakte.
-Ispitivanje veze
Koristite certifikat za kabel (za mreže velike brzine) ili ispitivač kontinuiteta.
-instalacija u uređaju
Uključite se u ciljni uređaj (IP kamera, AP itd.) I potvrdite funkcionalnost.

3. Uobičajene pogreške za izbjegavanje
Žice prekomjerno zapisuju → Loš kontakt.
Netočni nalog žice → kvar signala.
Preskakanje reljefa soja → Oštećenja kabela tijekom vremena.
Ne testiranje nakon instalacije → Skrivene greške.

4. Kada se ponovno završiti
Ako testiranje ne uspije (otvoreni/kratki spojevi).
Ako se čep osjeća labavo ili nestabilno.
Ako je vidljiva korozija ili oštećenja.

Korak	Akcijski	Kritični detalji	Alat/provjera
1. Strip kabel	Ukloniti 1–1,5 inča vanjske jakne bez oštećenja unutarnjih vodiča.	Izbjegavajte rezanje u žičanu izolaciju; Očuvajte zavoje u blizini jakne.	Vizualni pregled kabela.
2. Rasporedite žice	Razdvojiti i poravnati žice s T568A/B shema.	Održavajte preokrete do IDC utora; Nema prekriženih parova.	Slijedite vodič za boje utikača (ispisani ili oblikovani).
3. Urez žice	Izrezati žice na 0,25–0,5 inča izloženo.	Osigurati jednoliku duljinu; Nema pokvarenih krajeva.	Ispravljači (škare rizikuju neravni rezovi).
4. Umetnite u čep	Sjedala žice u čep IDC slotovi dok se potpuno ne sjedne.	Žice moraju doći do dna terminala; Nema praznina ili neusklađenosti.	Povećalo (provjerite sjedenje pod lošom rasvjetom).
5. Udari dolje	Završiti žice sa alat pod kutom od 45 °.	Pojedinačna pritiska po žici; Izbjegavajte djelomične udarce ili prekomjerne kompresije.	Alat za udaranje udara (ne-IMPACT može zahtijevati više udaraca).
6. Sigurno olakšanje naprezanja	Zakaz za kabel za kabel unutar tijela utikača.	Jakna se mora čvrsto uhvatiti; Nema izloženih žica izvan čepa.	Test testa: nježno povlačenje za potvrdu da se ublažava reljef.
7. Test veza	Provjerite kontinuitet, kartu žice i (ako je primjenjivo) stabilnost POE/signala.	Provjerite otvaranje/kratke hlače; Provjerite impedanciju za velike brzine.	Certifikator kabela (npr. Fluke) ili osnovni tester za prolazak/neuspjeh.
8. Instalirajte u uređaj	Povežite se na krajnju točku (kamera, AP itd.) I potvrdite rad.	Sigurno osigurajte brave za utikače; Nema isprekidanih prekida veze.	Funkcionalni test (npr. Ping, video feed, provjera snage PoE).
