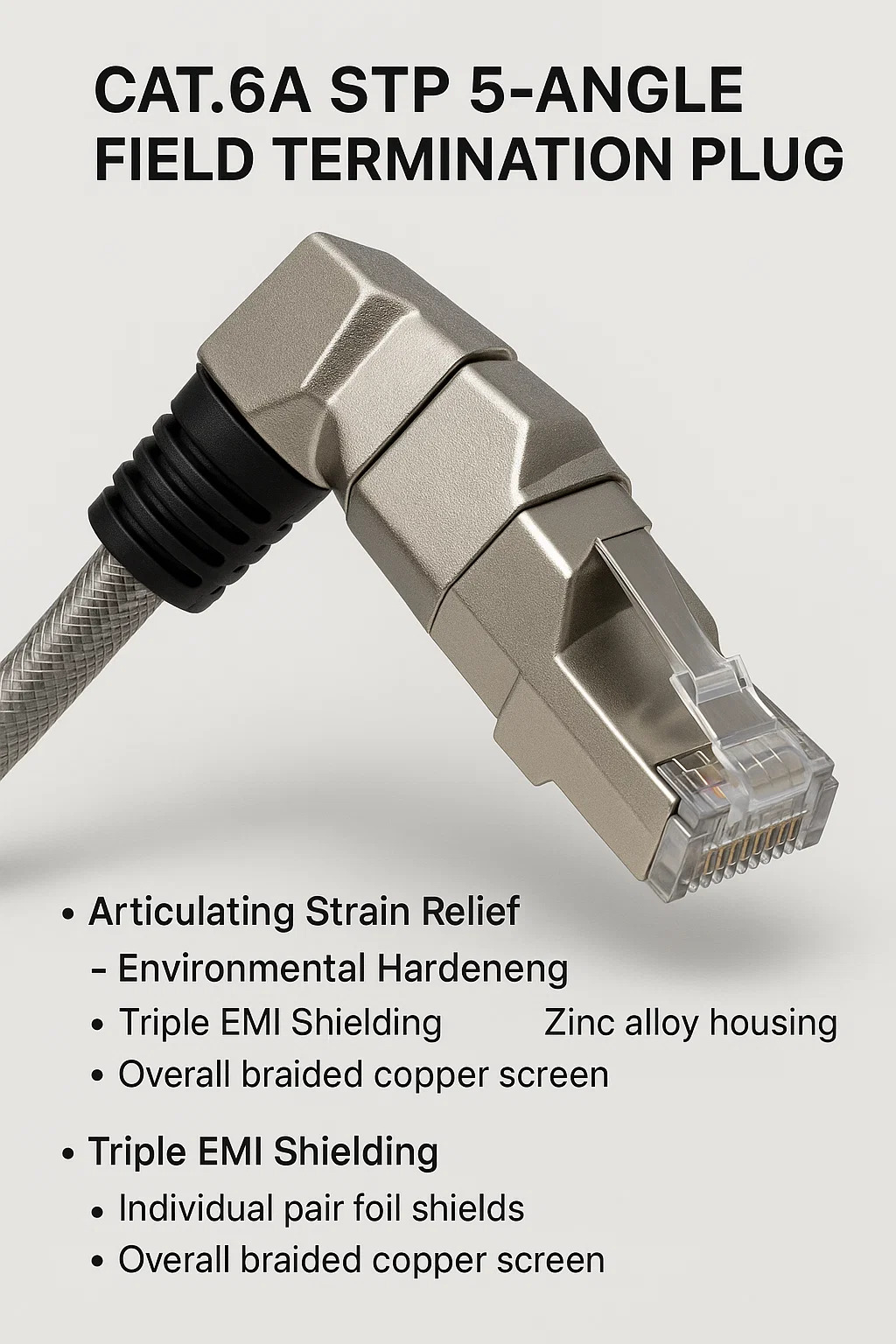

CAT.6A STP 5 Utikač za završetak kuta
1. Svrha jezgre dizajna
Optimizacija prostora: ima 45 ° kutni tijelo s prilagodljivošću 5-položaja (± 30 ° okomita, ± 15 ° vodoravna) za usmjeravanje kabela u uskim prostorima (npr. Poslužiteljski stalci, upravljački ormarići).
Trostruki EMI oklop: Kombinira:
Shiels pojedinačnih parova
Ukupni zaslon bakra s pletenicama
Stanovanje legure cinka blokira smetnje motora/VFD -a u industrijskim okruženjima.
2. Strukturne inovacije
Artikulirajuće reljef:
Okretni ovratnik apsorbira vibracijski/fleksibilni stres (npr. Robotske ruke, agvs).
Učvršćivanje okoliša:
IP68 brtve (silikonske brtve navojne brave) odupiru se vodnoj/prašini.
Kontakti visoke dužnosti:
50 µ "igle naplašene na zlatnim slovima izdrže 100 000 ciklusa parenja i 90 W POE bez lučenja.
3. Radni tijek raskida
Shield Prep:
Preklopite cjelokupnu pletenicu preko kabelske jakne; stegnite ispod metalne ferule.
Obrezati folije za izlaganje 3 mm; završiti na karticama za uzemljenje.
Rukovanje žicama:
Održavati <8 mm nereda; Umetnite u ključeve IDC utora (T568B Standard).
Kut Lock:
Postavljena orijentacija; Ovratnik okretnog momenta do 0,6 n · m za kompresiju brtve.
4. Ključne aplikacije
Robotika: Upravljanje kabelom u zglobnom oružju (kompatibilnost ISO 9409).
Mobilni strojevi: Vibracija-teška implementacija (vlakovi, punjači viljuškara).
Oštro okruženje: prerada hrane (ocijenjena ocjenom), kemijske biljke.
5. Prednosti u odnosu na ravne čepove
| Izazov | Otopina s 5 kutova | Ravni utikač rizik |
|---|---|---|
| Zagušene ploče | Odmah uklanja susjedne portove/kabele. | Kabel za ulazak u priključak. |
| Stalna vibracija | Artikulacija sprječava umor žice. | Stresni lomovi vodiči. |
| EMI žarišta | Održava kontinuitet štita od 360 °. | Grozni prekid tijekom pokreta. |
6. Kritična pravila instalacije
Obožavanje štita: Provjerite ≤0,1Ω otpor između zaslona utikača i kabela.
Polumjer savijanja: održavajte ≥4 × promjer kabela nakon podešavanja kuta.
Zahtjev za alatom: Za kutni pristup koristite alat s niskim profilom.
7.
POE RESETS: Loš kontakt s pinovima ili kvar utemeljivanja štitnika.
Pad brzine: razdvojeni parovi> 10 mm ili EMI istjecanje.
Pregrijavanje: preopterećene igle (veće od 90 W).
8. Ograničenja
Kompatibilnost kabela: Zahtijeva CAT.6A STP (S/FTP ili F/UTP).
Dubina priključaka: Ne može se uklopiti s plitkim utičnicama (provjerite specifikacije uređaja).
Trošak: 2–3 × Premium preko standardnih utikača.
