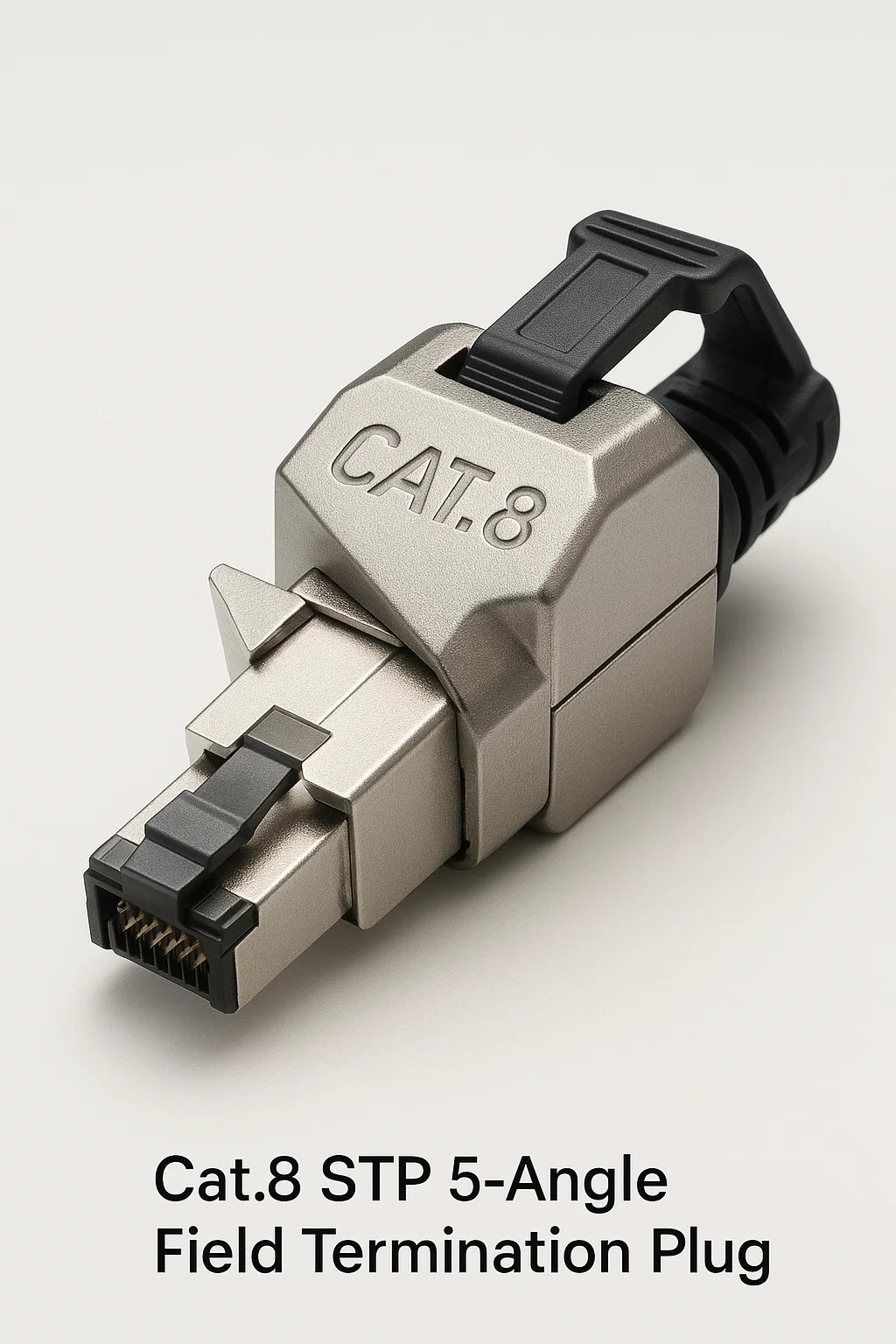

CAT.8 STP utikač s 5 kut-a

1. Svrha jezgre dizajna
Optimizacija prostora: 45 ° kutne karoserije kabela utikača bočno, izbjegavajući opstrukcija u skučenim instalacijama (npr. Stražnji portovi poslužitelja).
Oklopka visoke gustoće: kombinira dvoslojni STP oklop (pojedinačni par od folije u ukupnoj pletenici) s kutnim kontaktima za utemeljenje kako bi se održala obrana EMI.

2. Strukturne značajke
Precizni kutni umetak
Metalizirani umetak iznutra rotira signalne staze 45 °, čuvajući impedanciju bez oštrih zavoja.
Pojačano olakšanje naprezanja
Zakretanje stezaljke osigurava kabel dok dopušta ± 30 ° usmjereno podešavanje nakon instalacije.
Industrijska školjka
Kućište legure cinka s IP67 brtvom (opcionalno) odupire se udarcu, prašini i vlazi.

3. postupak raskida
Priprema štita
Ogulite ukupnu pletenicu, obložite para folije kako biste izloženi 3 mm za kontakt s prizemnim prstenima.
Rukovanje dirigenta
Umetnite žice u tipke s tipkima s <0,3 mm UNTWIST - neusklađivanje ne uspijeva ugađanje od 40 gbps.
Slijed uzemljenja
Osigurajte štitnike za unutarnje terminale.
Preklopite ukupnu pletenicu preko prizemnog ovratnika.
Snap-shut štitnika za pokrivanje za pokrivanje od 360 °.

4. Scenariji raspoređivanja
Data centri: vrhunski prekidači s vertikalno složenim priključcima.
Robotika: zglobne ruke koje zahtijevaju fleksibilnost kabela.
Vojna/zrakoplovna: Vibracijski teški kućišta sa svemirskim ograničenjima.

5. Kritične prednosti
Nasuprot ravnim utikačima • štedi 60% bočnog prostora • Smanjuje moment kabela na lukama
Nasuprot adapterima • eliminira dodatne točke povezivanja • čuva integritet signala za 2000MHz

6. Upozorenja o instalaciji
Kontrola polumjera zavoja
Održavajte ≥8x promjer kabela prije/nakon čepa; Oštri zavoji izazivaju gubitak povratka.
Provjera utemeljivanja
Kontinuitet testnog štita (0,1Ω max) - Kutni dizajni rizika.
Ograničenja alata
Zahtava za klirens sa sporednim pristupom zahtijeva niskoprofilni alat.

7. Ograničenja
Nema popravka na terenu: oštećeni kontakti zahtijevaju potpunu zamjenu utikača.
Kompatibilnost priključaka: Ne uspijeva u utičnicama s plitkim dubinama (npr. Naslijeđene sklopke).
Trošak: 3 × Premium preko standardne CAT.8 utikača.

8. bilješke proizvođača
Specijalizirane marke: Siemon (maks.
Izbjegavajte generičke klonove: KnockOffs nemaju impedanciju koji odgovaraju impedanciji.

Kada koristiti ovaj utikač
